Jaki jest presja - oporność na podwodne płukanie?
Jako dostawca napędów podwodnych, byłem świadkiem znaczenia presji - oporności w tych niezwykłych urządzeniach. Schownictwo jest niezbędne do szerokiej gamy zastosowań, od podwodnej eksploracji po inżynierię morską i akwakulturę. Na tym blogu zagłębię się w zawiłości presji - oporu dla podwodnych pędników, wyjaśniając, dlaczego ma to znaczenie i jak się osiągnie.
Dlaczego presja - oporność jest kluczowa
Schowniki napędowe działają w środowisku, w którym ciśnienie znacznie wzrasta wraz z głębokością. Na każde 10 metrów głębokości w wodzie morskiej ciśnienie wzrasta o około 1 atmosferę. Na wielkich głębokościach, takich jak w głębokim eksploracji morza, presja może osiągnąć setki, a nawet tysiące atmosfery. Bez odpowiedniego projektu odporności pędnik może cierpieć z powodu różnych problemów.
Jednym z najważniejszych problemów jest niewydolność strukturalna. Wysokie ciśnienie może spowodować upadek obudowy pędnika, co prowadzi do uszkodzenia wewnętrznych komponentów, takich jak silniki, łożyska i okablowanie. Ponadto wnikanie wody może wystąpić, jeśli uszczelki nie są odporne na ciśnienie. Po wejściu do pędów woda może krótko obracać układy elektryczne, korodować części metalowe i powodować, że pędnik jest nie dooperacyjny.
Oprócz integralności strukturalnej ciśnienie może również wpływać na wydajność pędnika. Na przykład wysokie ciśnienie może zmienić lepkość smarów stosowanych w łożyskach, zwiększając tarcie i zmniejszając wydajność silnika. Może to prowadzić do wyższego zużycia energii i krótszej żywotności pędnika.
Kluczowe elementy projektu ciśnienia - oporność
Materiał mieszkaniowy
Wybór materiału mieszkalnego ma fundamentalne znaczenie dla presji - oporności na zanurzalny pędnik. Materiały muszą mieć wysoką wytrzymałość - wskaźniki masy, aby wytrzymać ciśnienie zewnętrzne bez dodawania nadmiernej masy pędnika.
Powszechnie używane materiały obejmują stal nierdzewną, tytan i tworzywa sztuczne o wysokiej wytrzymałości. Stal nierdzewna jest szeroko stosowana ze względu na dobrą odporność na korozję i stosunkowo wysoką wytrzymałość. Z drugiej strony tytan oferuje jeszcze lepszą siłę - do - wskaźnik masy i doskonały odporność na korozję, ale jest droższy. Tworzywa sztuczne o wysokiej wytrzymałości mogą być opłacalną opcją dla płytszych głębokości, ponieważ są one lekkie i mogą być kształtowane w złożone kształty.
Systemy uszczelniające
Systemy uszczelniające są kolejnym krytycznym aspektem projektowania ciśnienia - oporności. Uszczelki muszą zapobiegać wejściu wody do pędnika pod wysokim ciśnieniem. Istnieje kilka rodzajów uszczelek używanych w pędnikach zanurzalnych, takich jak pierścienie, uszczelki do ust i uszczelki mechaniczne.
O - Pierścienie są proste i szeroko stosowane. Są wykonane z materiałów elastomerowych, takich jak guma, i pracują, tworząc uszczelkę kompresyjną między dwiema powierzchniami godowymi. Uszczelki do warg są zaprojektowane tak, aby zapewnić dynamiczne uszczelnienie, które jest odpowiednie do obrotowych wałów. Uszczelki mechaniczne są bardziej złożone i często są stosowane w zastosowaniach o wysokim ciśnieniu. Składają się z dwóch płaskich powierzchni, które są wciśnięte razem, aby utworzyć uszczelnienie, i mogą wytrzymać wyższe ciśnienia niż O - Pierścienie i uszczelki warg.
Wewnętrzna kompensacja ciśnienia
W niektórych przypadkach podwodne pędniki wykorzystują wewnętrzne systemy kompensacji ciśnienia do zrównoważenia ciśnień zewnętrznych i wewnętrznych. Może to zmniejszyć obciążenie obudowy i pieczęci. Jedną z powszechnych metod jest zastosowanie elastycznej przepony lub pęcherza wypełnionego nieściśliwym płynem, takim jak olej. Wraz ze wzrostem ciśnienia zewnętrznego membrana lub pęcherza sprężcza, umożliwiając wzroście ciśnienia wewnętrznego w celu dopasowania ciśnienia zewnętrznego.
Struktury wzmacniające
Struktury wzmacniające można dodać do obudowy steru strumieniowego, aby zwiększyć jego odporność na ciśnienie. Na przykład żebra lub klocki można zaprojektować w obudowie, aby zwiększyć jej sztywność i siłę. Te struktury wzmacniające mogą bardziej równomiernie rozłożyć ciśnienie w obudowie, zmniejszając ryzyko lokalnego stężenia naprężeń i niewydolności strukturalnej.
Względy projektowe dla różnych głębin
PŁYW - Zastosowania wody
W przypadku podwodnych odustronów stosowanych w płytkich zastosowaniach wodnych, takich jak w stawach akwakultury lub małej skali podwodnej (zwykle na głębokościach mniejszych niż 100 metrów), wymagania dotyczące odporności na ciśnienie są stosunkowo niskie. W takich przypadkach można zastosować prostszy projekt.
Obudowa może być wykonana z tańszych materiałów, takich jak tworzywa sztuczne o wysokiej wytrzymałości lub lekkie stopy aluminium. Systemy uszczelniające mogą być podstawowymi pierścieniami lub uszczelnieniami warg, a wewnętrzna kompensacja ciśnienia może nie być konieczna. Nadal jednak ważne jest, aby materiały są odporne na korozję, ponieważ pędnik będzie miał kontakt z wodą przez dłuższy czas.
Średnie - aplikacje głębokości
W zastosowaniach średnich - głębokości, zwykle od 100 do 500 metrów, konstrukcja oporności na ciśnienie musi być bardziej niezawodna. Stal nierdzewna jest częstym wyborem dla materiału obudowy, ponieważ może wytrzymać zwiększone ciśnienie, zapewniając jednocześnie dobrą odporność na korozję.
Można być wymagane bardziej zaawansowane systemy uszczelniania, takie jak uszczelki mechaniczne, aby zapobiec wnikaniu wody. Wewnętrzne systemy kompensacji ciśnienia mogą być również korzystne dla zmniejszenia obudowy obudowy i uszczelnień. Do obudowy należy dodać struktury wzmacniające, takie jak żebra, aby zwiększyć jego siłę.
Głębokie zastosowania morskie
W przypadku zastosowań głębokich morskich, w których głębokość może przekraczać 500 metrów, projekt odporności na ciśnienie jest niezwykle trudny. Tytan jest często materiałem z wyboru dla obudowy ze względu na wyjątkową siłę - stosunek masy i odporność na korozję.
Niezbędne są systemy uszczelniania wysokiej wydajności i zaawansowane mechanizmy kompensacji ciśnienia wewnętrznego. Projektowanie pędów należy starannie zoptymalizować, aby upewnić się, że może wytrzymać ekstremalny ciśnienie bez awarii. Dodatkowo, żeustopusta może wymagać przetestowania w komorach wysokiego ciśnienia w celu symulacji środowiska głębokiego morskiego przed rozmieszczeniem.
Podejście naszej firmy do presji - oporności
Jako dostawca zanurzeniowy, przyjmujemy kompleksowe podejście do projektowania oporności na ciśnienie. Zaczynamy od zrozumienia szczegółowych wymagań naszych klientów, w tym głębokości działania, warunków środowiskowych i oczekiwań dotyczących wydajności.
W oparciu o te wymagania wybieramy najbardziej odpowiednie materiały i odpowiednio projektujemy obudowę, systemy uszczelniające i wewnętrzne mechanizmy kompensacji ciśnienia. Nasz zespół inżynierski wykorzystuje zaawansowane oprogramowanie do symulacji do analizy rozkładu naprężeń w pępku w różnych warunkach ciśnienia, umożliwiając nam zoptymalizowanie projektu i zapewnienie jego niezawodności.
Przeprowadzamy również rygorystyczne testy na naszych napędach podwodnych. Obejmuje to testowanie ciśnienia w wyspecjalizowanych komorach, a także długoterminowe testy zanurzenia w wodzie, aby sprawdzić jakiekolwiek oznaki wnikania wody lub korozji. Łącząc zaawansowane techniki projektowania z dokładnymi testami, możemy zapewnić naszym klientom wysokiej jakości podwodne pędniki, które mogą wytrzymać trudne środowisko podwodne.
Powiązane produkty

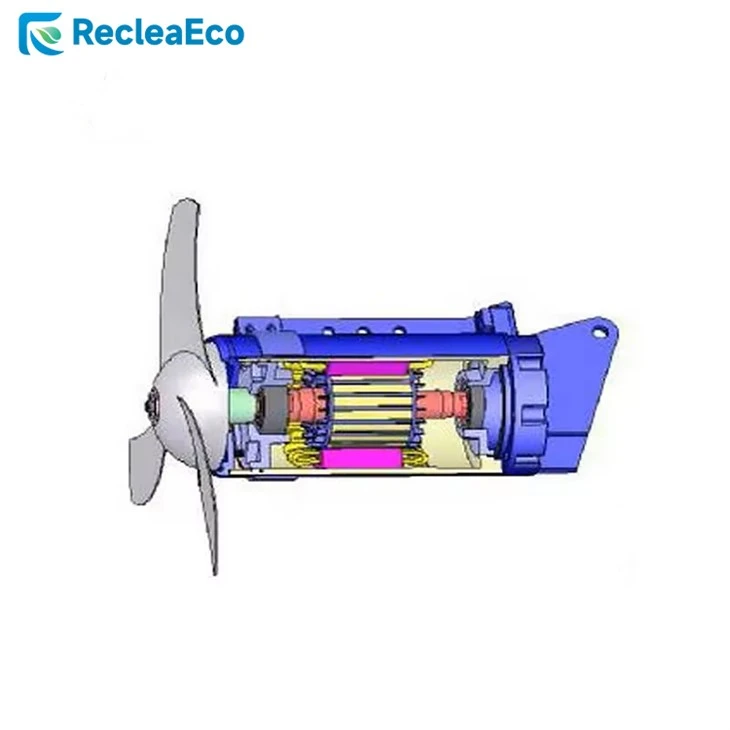

Oprócz podwodnych pędników oferujemy również szereg powiązanych produktów, takich jakMikser zanurzonyWUltra -Energy - oszczędzanie miksera zanurzalnego, IZanurzalna pompa refluksowa. Produkty te są również zaprojektowane z cechami oporowymi o wysokiej jakości, aby zapewnić ich wydajność i trwałość w podwodnych zastosowaniach.
Wniosek
Projekt oporności na ciśnienie zanurzalnego steru jest złożonym, ale kluczowym aspektem jego rozwoju. Zrozumienie kluczowych elementów projektu oporności na ciśnienie, takie jak materiał obudowy, systemy uszczelniające, wewnętrzne kompensację ciśnienia i struktury wzmacniające, oraz biorąc pod uwagę określone wymagania różnych głębokości, możemy tworzyć podwodne pędniki, które są niezawodne i wydajne w środowiskach podwodnych.
Jeśli potrzebujesz podlewających pędników lub któregokolwiek z naszych powiązanych produktów, zapraszamy do skontaktowania się z nami w celu zamówienia i negocjacji. Nasz zespół ekspertów jest gotowy dostarczyć szczegółowych informacji i niestandardowych rozwiązań, aby zaspokoić twoje konkretne potrzeby.
Odniesienia
- „Marine Engineering Handbook” Lewisa, EV
- „Technologia podwodna: zasady i zastosowania” autorstwa Fossen, TI
- „Material Science and Engineering: An Wprowadzenie” Callister, WD
